PCB con núcleo de metal de aluminio

PCB con núcleo de metal de aluminio

Tipo de Pago: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Cantidad de pedido mínima: 1 Piece/Pieces

Añadir al carrito

Información básica

    Material de base: Aluminio

    Type: Aluminum PCB

    Layers: 1 Layer

    Board Thickness: 1.5mm

    Copper Weight: 1oz

    Thermal Conductivity: 1.0W

    Surface Finish: HASL LF

    Solder Mask Color: White

    Silkscreen Color: Black

    Flame Retardant Properties: 94 V-0

    Application: Lighting Equipment

Información adicional

    Paquete: Paquete de vacío

    productividad: 10000

    Marca: JHY PCB

    transporte: Ocean,Air

    Lugar de origen: China

    Certificados : ISO9001

DDescripción

Comprender la definición de PCB con núcleo de metal de aluminio


Metal Core PCB significa que el material del núcleo (base) para PCB es el metal, no el FR4 / CEM1-3 normal, etc. y actualmente el metal más común utilizado para el fabricante de MCPCB es aluminio, cobre y aleación de acero. El aluminio tiene una buena capacidad de transferencia de calor y disipación, pero es relativamente más barato; el cobre tiene un rendimiento aún mejor pero relativamente más caro, y el acero se puede dividir en acero normal y acero inoxidable. Es más rígido que el aluminio y el cobre, pero la conductividad térmica es más baja que ellos también. Las personas elegirán su propio material base / núcleo de acuerdo con sus diferentes aplicaciones.

En términos generales, el aluminio es la opción más económica teniendo en cuenta la conductividad térmica, la rigidez y el costo. Por lo tanto, el material base / núcleo de Metal Core PCB normal está hecho de aluminio. En nuestra empresa, si no es una solicitud especial, o notas, la referencia del núcleo de metal será aluminio, entonces MCPCB significará PCB con núcleo de aluminio. Si necesita PCB con núcleo de cobre, PCB con núcleo de acero o PCB con núcleo de acero inoxidable, debe agregar notas especiales en el dibujo.

A veces, las personas usarán la abreviatura [MCPCB ", en lugar del nombre completo como PCB con núcleo de metal o placa de circuito impreso con núcleo de metal. Y también se usa una palabra diferente que se refiere al núcleo / base, por lo que también verá un nombre diferente de PCB con núcleo de metal, como como PCB de metal, PCB de base de metal, PCB con respaldo de metal, PCB revestido de metal y placa de núcleo de metal, etc.

Los MCPCB se usan en lugar de los tradicionales PCB FR4 o CEM3 debido a la capacidad de disipar eficientemente el calor de los componentes. Esto se logra mediante el uso de una capa dieléctrica termoconductora.

La principal diferencia entre una placa FR4 y MCPCB es el material dieléctrico de conductividad térmica en el MCPCB. Esto actúa como un puente térmico entre los componentes de IC y la placa de respaldo de metal. El calor se conduce desde el paquete a través del núcleo de metal a un disipador de calor adicional. En la placa FR4, el calor permanece estancado si no se transfiere mediante un disipador de calor tópico. Según el documento técnico de Avago (AV01-0615EN.pdf), un MCPCB con un LED de 1W permaneció cerca de un ambiente de 25C, mientras que el mismo LED de 1W en una placa FR4 alcanzó 12C sobre el ambiente. La PCB LED siempre se produce con núcleo de aluminio, pero a veces también se utiliza PCB con núcleo de acero.


Materiales y grosor de PCB con núcleo de metal de aluminio

El núcleo de metal de la PCB térmica puede ser aluminio (PCB con núcleo de aluminio), cobre (PCB con núcleo de cobre o PCB de cobre pesado) o una mezcla de aleaciones especiales. El más común es un PCB con núcleo de aluminio.

El grosor de los núcleos metálicos en las placas base de PCB es típicamente de 30 mil a 125 mil, pero son posibles placas más gruesas y más delgadas.

Ventajas de MCPCB


1. disipación de calor

Algunos LED se disipan entre 2-5 W de calor y se producen fallas cuando el calor de un LED no se elimina correctamente; La salida de luz de un LED se reduce, así como la degradación cuando el calor permanece estancado en el paquete de LED. El propósito de un MCPCB es eliminar eficientemente el calor de todos los IC tópicos (no solo los LED). La base de aluminio y la capa dieléctrica termoconductora actúan como puentes entre los circuitos integrados y el disipador de calor. Un solo disipador de calor está montado directamente en la base de aluminio, eliminando la necesidad de múltiples disipadores de calor en la parte superior de los componentes montados en la superficie.

2. expansión térmica

La expansión y contracción térmica es la naturaleza común de la sustancia, diferente CTE es diferente en la expansión térmica. Como sus propias características, el aluminio y el cobre tienen un avance único que el FR4 normal, la conductividad térmica puede ser de 0.8 ~ 3.0 W / cK

3. estabilidad dimensional

Está claro que el tamaño de la placa de circuito impreso a base de metal es más estable que los materiales aislantes. El cambio de tamaño de 2.5 ~ 3.0% cuando PCB de aluminio y paneles sándwich de aluminio se calentó de 30 ℃ a 140 ~ 150 ℃.

Según la ubicación diferente del núcleo de metal y las capas traza de PCB, en este momento, nos dividimos en cinco tipos básicos:

  • Single Layer MCPCB (solo una capa de rastreo en un lado);
  • COB MCPCB (chip-on-board MCPCB, capas de seguimiento);
  • MCPCB de doble capa (dos capas de trazo en el mismo lado;
  • MCPCB de doble cara (dos capas de rastreo en cada lado);
  • MCPCB de múltiples capas (más de 2 capas de rastreo por placa)


Application of MCPCB

LED lights

High-current LED, Spotlight, high-current PCB

Industrial power equipment

High-power transistors, transistor arrays, push-pull or totem pole output circuit (to tem pole), solid-state relay, pulse motor driver, the engine Computing amplifiers (Operational amplifier for serro-motor), pole-changing device (Inverter)

Cars

firing implement, power regulator, exchange converters, power controllers, variable optical system

Power

voltage regulator series, switching regulator, DC-DC converters

Audio

input - output amplifier, balanced amplifier, pre-shield amplifier, audio amplifier, power amplifier

OA

Printer driver, large electronic display substrate, thermal print head

Audio

input - output amplifier, balanced amplifier, pre-shield amplifier, audio amplifier, power amplifier
Others Semiconductor thermal insulation board, IC arrays, resistor arrays, Ics carrier chip, heat sink, solar cell substrates, semiconductor refrigeration device

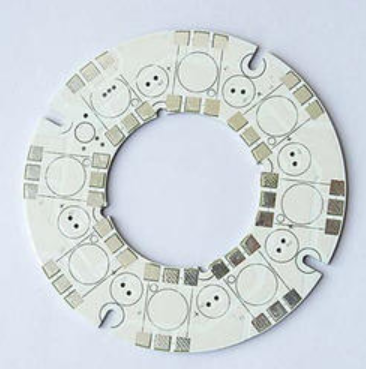

Imagen para PCB con núcleo de metal de aluminio


Aluminum Base Metal Core PCBMetal Core PCB Aluminium PCBAluminium Base LED PCB China manufacturer


JHYPCB: un experimentado metal de aluminio Core PCB Fabricante


JHYPCB ha estado fabricando PCB con núcleo de metal de aluminio durante más de 9 años. Nuestras placas de circuito de aluminio con funciones completas, capacidades de fabricación de PCB con núcleo de metal y Free DFM Check le permiten obtener PCB de núcleo de aluminio de alta calidad dentro del presupuesto. Nuestras PCB de aluminio impresas son ampliamente utilizadas para iluminación LED, equipos de energía y sistemas automotrices.


Tu puedes preguntar:


¿Qué es fr4 TG?

PCB de alto TG PCB de alta temperatura fr4 Material. La temperatura de transición vítrea (Tg) es una de las propiedades más importantes de cualquier epoxi y es la región de temperatura donde el polímero pasa de un material duro y vítreo a un material blando y gomoso. ... FR4 es un nombre en clave para el grado de material de vidrio epoxi.


¿Qué es el Mcpcb?
Una placa de circuito impreso con núcleo de metal (MCPCB) es un tipo de placa de circuito impreso que contiene un material de metal base. El núcleo está diseñado para redirigir el calor lejos de los componentes que producen una cantidad sustancial de calor. ... El núcleo de metal está compuesto de una placa de metal con un grosor apropiado para disipar el calor.


¿Qué es el núcleo de metal PCB?
Los PCB con núcleo de metal y el FR-4 estándar son materiales de placa de circuito de uso común junto con LED de alimentación. El dieléctrico con revestimiento térmico de Henkel es una capa delgada, termoconductora unida a un sustrato de aluminio o cobre para la disipación de calor.


Fabricación de PCB con núcleo de metal de aluminio


Aluminum Metal Core PCB manufacturingChinaAluminum Metal Core PCB manufacturer


¿Por qué elegirnos?

  • ¡Ahorre dinero y tiempo! ¡Alcanza la tranquilidad!
  • Un fabricante profesional y confiable de prototipos de PCB.
  • El prototipo de PCB más rápido.
  • Una solución integral para varios PCB y SMT Stencil.
  • Bajo costo para PCB simple.
  • Precio asequible para PCB de alta tecnología.
  • Pedidos mínimos 1pcs.
  • Servicio al cliente en línea las 24 horas.
  • Ingeniero profesional de PCB para servicio uno a uno.
  • Envío a tiempo.
  • Garantice un buen servicio y calidad desde la cotización de PCB hasta la entrega.

Envío de PCB

JHY PCB ofrece métodos de envío flexibles para nuestros clientes, puede elegir uno de los siguientes métodos.

Shipment

Proceso de envío
Después de la producción y las pruebas, sus pedidos de PCB serán enviados a nuestro departamento de envíos. Como fabricante de PCB de giro rápido, el departamento de envío de PCB de JHY enviará su PCB rápidamente sin ningún tipo de pendiente.

Forma de embalaje de JHY PCB

  • Use una bolsa de vacío profesional de PCB, con desecante en el interior. Vacío comprimido totalmente.
  • Pegue la etiqueta y la marca RoHs. Use la segunda bolsa de vacío para proteger los paneles nuevamente, comprima al vacío, asegúrese de que no haya ninguna excepción.
  • El informe de microsección y el tablero de prueba de estaño se unen con PCB en cajas de cartón. El COC (Certificado de conformidad) se enviará al cliente por correo electrónico en PDF.
  • Varias capas de EPE grueso (expandir aple poly ephylene) se llenan completamente en espacios entre PCB y cartones. El grosor de 1 capa de EPE es de 10 mm.
  • El embalaje neutral se adopta si no hay requisitos especiales. Cartones fuertes y gruesos (Espesor: 10 mm, 7 capas). Los diferentes tamaños de cajas están diseñados para satisfacer la demanda de diferentes tamaños de PCB. Todos los paquetes están dentro del límite de peso de los cartones. Para pedidos de producción en masa, normalmente no exceda los 21 kg por caja.
  • Todos los cartones sellados con cinta adhesiva fuerte deben sellarse dos veces para que sean más duraderos.
  • Los flejes sólidos de PP / PET se usan fuera de los cartones.
  • La marca de envío, la marca frágil y la etiqueta del código postal se pegan claramente.
Lo que hagamos o lo que pensemos es asegurarnos de que los tableros se envíen al cliente de manera segura y rápida.
