Antena de PCB flexible (FPC) para teléfono móvil

Antena de PCB flexible (FPC) para teléfono móvil

Tipo de Pago: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Cantidad de pedido mínima: 1 Piece/Pieces

Añadir al carrito

Información básica

    Type: Double Sided Flexible PCB

    Tolerance: +0.03mm

    Urgent Prototype: 24-48 Hours

    PCB Prototype: 1-3 Days For Shipment

    Material: Double-sided Adhesive-free Electrolytic

    Application: Mobile Phone Antenna

    Finished Product Thickness: 0.08mm

    Copper Thickness: 1 / 3 Oz

    Surface Treatment: Immersion Gold 3 Inches

    Minimum Linewidth/spacing: 1.0mm/1.0mm

Información adicional

    Paquete: Paquete de vacío

    productividad: 10000

    Marca: JHY PCB

    transporte: Ocean,Air

    Lugar de origen: China

    Certificados : ISO9001

DDescripción

Los teléfonos móviles deben tener antenas.

Con la evolución de 1G, 2G, 3G y 4G, la frecuencia de comunicación de nuestro teléfono móvil se está desarrollando gradualmente a la banda de alta frecuencia. Como resultado, el PCB de alta frecuencia se creó según los tiempos.


The evolution process of the mobile phone antenna

El proceso de evolución de la antena del teléfono móvil.

Cuanto mayor sea la banda de frecuencia de la comunicación móvil, menor será la longitud de onda y menor será la antena.

Después de que la antena se acortó, cambió gradualmente de la antena externa predominante a la antena incorporada predominante.



With the progress of science and technology, mobile phones are becoming smaller and smaller.

Con el progreso de la ciencia y la tecnología, los teléfonos móviles son cada vez más pequeños.

Las antenas están ocultas en los teléfonos móviles y hay más de una antena.

Además del chip de comunicación principal utilizado para acceder a la red del operador, los teléfonos móviles también tienen función de Wi-Fi, función de Bluetooth, función de GPS y función NFC, que requieren diferentes antenas.

Incluso la bobina de carga es un tipo de antena, que se está volviendo cada vez más popular hoy en día.



Los teléfonos celulares están repletos de todo tipo de antenas.

Estas antenas, que no son lo que generalmente conocemos, ahora se han convertido en pequeñas piezas de metal. Para diferentes propósitos, hay diferentes longitudes de antena.

Longitud de la antena para diversos fines.


La antena incorporada generalmente se divide en tres procesos:

El primero es FPC (circuito impreso flexible).

Antena PCB FPC, antena de placa de circuito flexible


Antena FPC (algunos cables internos del teléfono móvil, también FPC)

En pocas palabras, es un alambre hecho de película de plástico con película de cobre en el medio.

Tomemos el iPhone como ejemplo. Desde la primera generación del primer iPhone, fue diseñado con la antena FPC.

El segundo es la tecnología LDS (Laser-Direct-Structuring).

Antena SUD


Esto no es complicado, es decir, después de tallar con láser la forma en el soporte de plástico y luego platear el metal. El teléfono móvil S9 de Samsung es la solución SUD.

El tercero, y el último, es el esquema favorito de "armazón de metal".

Antena de estructura mediana de metal


Es decir, el marco de metal del teléfono móvil se usa directamente como antena.

Antena con marco de metal utilizada en el iPhone 4.

¿Qué efecto tiene 5G en la antena del teléfono móvil?

La banda 5G también se divide en banda de baja frecuencia y banda de alta frecuencia.

De hecho, la frecuencia de la banda de baja frecuencia 5G es similar a nuestra banda actual de 4 G, por lo que la diferencia en la longitud de la antena no será demasiado grande. Sin embargo, para lograr la velocidad de transmisión requerida de 5G, es necesario considerar aumentar el número de antenas.

Esta es actualmente una tecnología de antena múltiple MIMO muy popular.

MIMO (entrada múltiple salida múltiple)


Por ejemplo, 4 x 4 MIMO son cuatro antenas en el transmisor y cuatro antenas en el receptor.

Obviamente, colocar tantas antenas en teléfonos móviles ya llenos de gente es otro desafío para los ingenieros de diseño móvil.

¿Cómo usar la antena en la banda de alta frecuencia 5G?


Si la banda de baja frecuencia es solo unas pocas antenas, pero también más tolerable, la antena de banda de alta frecuencia, no puede imaginar ...

A frecuencias altas de 5G, la longitud de onda de comunicación se convierte en escala milimétrica (onda milimétrica), y el tamaño de la antena se reduce a varios milímetros. Tales ondas electromagnéticas tienen frecuencias muy altas y una atenuación muy grande en el aire.

Para reducir la atenuación, el conjunto de antenas, que se basa en el MIMO en este momento, debe fortalecerse aún más.

La estación base, ni que decir tiene, antena densa ...

La antena de los teléfonos móviles también se hace en matrices (4 x 4, 8 x 8 ...).

En la actualidad, es probable que la antena esté incorporada y colocada dentro de la carcasa posterior del teléfono móvil (es poco probable que esté en el costado, no hay suficiente espacio). Si es así, seguramente habrá cada vez menos cubiertas de metal para teléfonos móviles 5G en el futuro, reemplazados por plástico, vidrio, cerámica u otros materiales nuevos.

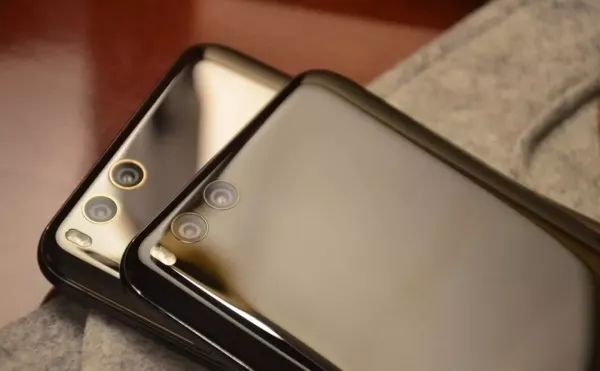

Mobile phones with ceramic back cover

Teléfonos móviles con tapa trasera de cerámica


El PCB flexible se usa ampliamente en teléfonos móviles, especialmente en teléfonos inteligentes. Se puede dividir en FPC para cámara , FPC para módulo , FPC para batería , FPC para pantalla capacitiva , FPC para teclado , FPC para antena , etc.

Flexible Circuit Board in Mobile Phone


Ventajas de la placa de circuito flexible


Las placas de circuitos impresos flexibles son circuitos impresos hechos de sustratos aislantes flexibles, que tienen muchas ventajas que las placas de circuitos impresos rígidos no tienen.

1. Plegado libre, enrollado y plegado, disposición arbitraria de acuerdo con los requisitos de diseño del espacio, y movimiento arbitrario y expansión en el espacio tridimensional, para lograr la integración del ensamblaje de componentes y la conexión del cable;

2. El volumen y el peso de los productos electrónicos pueden reducirse en gran medida mediante el uso de FPC, que es adecuado para el desarrollo de productos electrónicos en la dirección de alta densidad, miniaturización y alta confiabilidad. Por lo tanto, FPC ha sido ampliamente utilizado en comunicaciones aeroespaciales, militares, móviles, computadoras portátiles, periféricos, PDA, cámaras digitales y otros campos o productos.

3. FPC también tiene las ventajas de una buena disipación de calor y soldabilidad, fácil montaje y bajo costo integral. El diseño de la combinación suave-dura también compensa la ligera deficiencia de sustratos flexibles en la capacidad de soporte de los componentes hasta cierto punto.


Principales materias primas de FPC


Sus principales materias primas son correctas: 1, material base, 2, película de recubrimiento, 3, refuerzo, 4, otros materiales auxiliares.

1. Sustrato

1.1 Sustrato de goma

Hay tres partes principales de material base adhesivo: lámina de cobre, pegamento y PI. Hay dos tipos de material base de una cara y material base de doble cara. Solo un lado de la lámina de cobre es material base de una cara, y dos lados de la lámina de cobre son material base de doble cara.

1.2 Sustrato sin caucho

El material base sin pegamento es el material base sin la capa de pegamento. En comparación con el material base de pegamento ordinario, tiene menos capa de pegamento medio, solo lámina de cobre y PI. Tiene una estabilidad dimensional más delgada, mejor, mayor resistencia al calor, mayor resistencia a la flexión, mejor resistencia química y otras ventajas que el material base de pegamento. Ahora ha sido ampliamente utilizado.

Lámina de cobre: ​​en la actualidad, el grosor de la lámina de cobre común tiene las siguientes especificaciones: 1OZ, 1 / 2OZ, 1 / 3OZ. Ahora, se introduce la lámina de cobre más delgada con un grosor de 1 / 4OZ. Pero en la actualidad, este tipo de material se ha utilizado en nuestro país y se está utilizando en la línea ultrafina (el ancho y el espacio entre líneas son inferiores a 0,05 mm). Con los crecientes requisitos de los clientes, este tipo de material será ampliamente utilizado en el futuro.

2. Película de cobertura

Hay tres partes principales: papel de liberación, pegamento y PI, que son solo pegamento y PI en el producto final. El papel de liberación se arrancará en el proceso de producción y ya no se usará (hay un cuerpo extraño en su pegamento protector).

3, reforzar

Para el uso específico de materiales FPC, use en una parte específica del producto para aumentar la resistencia del soporte, compensar las características más "blandas" del FPC.

En la actualidad, existen varios tipos de materiales de refuerzo comúnmente utilizados de la siguiente manera:

1) Refuerzo FR4: Los componentes principales son tela de fibra de vidrio y resina epoxi, que son los mismos que FR4 utilizado en PCB.

2) Refuerzo de chapa de acero: Composición de acero, con fuerte dureza y resistencia de soporte;

3) Refuerzo de PI: al igual que la película de recubrimiento, hay tres partes de PI y papel encolado, pero la capa de PI es más gruesa, lo que puede producirse proporcionalmente de 2MIL a 9MIL.

4. Otros materiales auxiliares

1) Pegamento puro: esta película adhesiva es un tipo de película adhesiva de acrilato curable por calor, que consiste en papel protector / película de liberación y una capa de pegamento. Se utiliza principalmente para tableros de laminación, tableros de unión blandos y duros y tableros de refuerzo de lámina de acero FR-4.

2) Película protectora electromagnética: pegar en la superficie de la placa para proteger.

3) Lámina de cobre puro: solo lámina de cobre, utilizada principalmente para la producción de tableros huecos.

Hay seis tipos de FPC:


A. Placa de circuito flexible de un solo lado: solo un lado tiene un circuito.

B. PCB flexible de doble cara: hay circuitos en ambos lados.

C. Placa de PCB flexible ahuecada: también conocida como placa de ventana.

D. Placa PCB flexible en capas: circuitos de dos lados (separados).

E. Placa PCB flexible multicapa: dos o más capas.

F. PCB rígido-flexible: Productos que combinan PCB flexible con PCB rígido.


En la actualidad, somos el principal proveedor de placas de circuitos flexibles para equipos de uso inteligente. Además, también producimos tableros de circuitos flexibles para estaciones base 5G, PCB de alta frecuencia , PCB de alta velocidad , PCB de radiofrecuencia , PCB de alta precisión y servicios de ensamblaje de placa de circuito flexible .



Capacidad de fabricación de PCB flexible

Obtenga más información sobre JHY PCB explorando la capacidad de fabricación de PCB flexible a continuación. Podemos hacer más de lo que puedas imaginar.

Items Manufacturing Capability
PCB Layers 1 - 8layers
Laminate DuPont PI, Shengyi PI
Maximum PCB Size(Length x Width) Single Sided PCB 480*4000mm
Double Sided PCB 480*1800mm
Multilayers 236*600mm
Minimum Board Thickness Single Sided PCB 0.05mm+/-0.02mm
Double Sided PCB 0.08mm+/-0.02mm
Multilayers As per Gerber
Finished Board Thickness  1-6L 0.05mm-0.6mm
8L 1.6mm
Min Tracing/Spacing Copper Thickness 1/3 oz:                0.076mm/0.076mm   (1-6L)
0.05mm/0.05mm       (8L)
Copper Thickness 1/2 oz: 0.076mm/0.076mm   (1-6L)
0.06mm/0.06mm       (8L)
Copper Thickness 1oz: 0.1mm/0.1mm           (1-6L)
0.065mm/0.065mm       (8L)
Min. Annular Ring 4mil
Minimum Hole Size 1-6L 0.2mm(8mil)  (CNC)
8L 0.15mm(CNC)
Solder Mask Color Green, White, Blue, Black, Red, Yellow
Solder-stop coating---Coverlay PI and PET film
Silkscreen Color White, Black, Yellow
Surface Finish OSP
e HASL
ENIG(Electroless NickLead-Freeion Gold) Ni thickness:2-6um
Au thickness:0.025-0.05um
Flash Gold Ni thickness:2-8um
Au thickness:0.025-0.15um
Immersion Tin Tin thickness:0.5-1um
PlatingTin  Tin thickness:1-10um
Laser cuPunching
Special technologies Peelable solder mask
Gold fingers
Stiffener (only for PI/FR4 substrate)
Impedance Control+/-10%
Rigid Flex PCB
