JingHongYi PCB (HK) Co., Limited

Alto TG PCB 6 capas
Alto TG PCB 6 capas

Alto TG PCB 6 capas

Tipo de Pago: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Cantidad de pedido mínima: 1 Piece/Pieces

Añadir al carrito

Información adicional

    Paquete: Paquete de vacío

    productividad: 10000

    Marca: JHY PCB

    transporte: Ocean,Air

    Lugar de origen: China

    Certificados : ISO9001

DDescripción

Las características de los materiales de PCB de alta Tg se enumeran a continuación.


  • Mayor resistencia al calor.
  • Eje Z inferior CTE
  • Excelente resistencia al estrés térmico.
  • Alta resistencia al choque térmico.
  • Excelente fiabilidad de PTH
  • JHY PCB ofrece algunos materiales populares de alta Tg
  • S1000-2 y S1170: materiales Shengyi
  • IT-180A: material ITEQ
  • TU768: material TUC


La temperatura de transición vítrea (Tg) es una de las propiedades más importantes de cualquier epoxi y es la región de temperatura donde el polímero pasa de un material duro y vítreo a un material blando y gomoso.

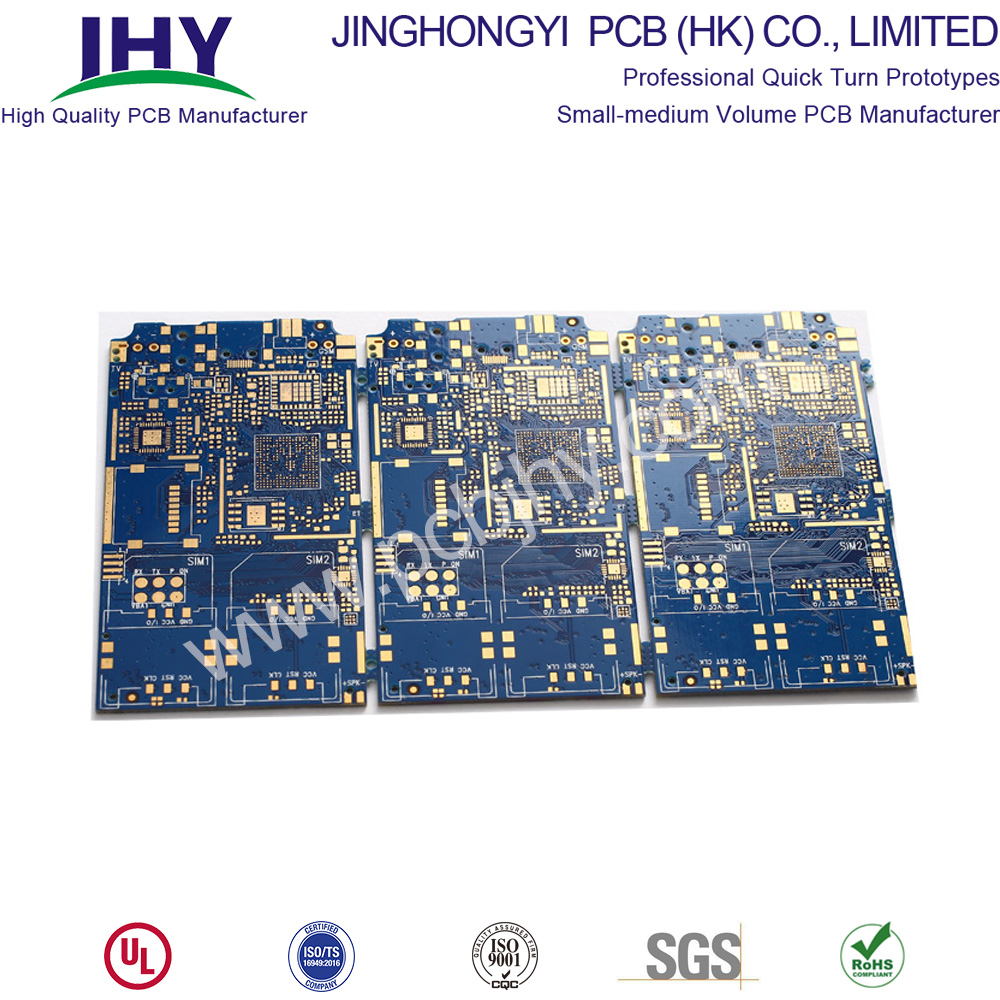

PCB de alto nivel de 6 capas. El material es FR4, TG 180.1oz de espesor de cobre acabado. El espesor del tablero terminado es de 1.6 mm. Máscara de soldadura azul. Serigrafía blanca. El acabado de la superficie es ENIG 1u ". El ancho mínimo del trazado es de 0.1 mm. El espacio mínimo del trazado es de 0.1 mm.


Producto y servicio

  • PCB de giro rápido
  • PCB rígido
  • PCB flexible
  • PCB rígido-flexible
  • PCB de aluminio
  • Plantilla de PCB

Visita a la fábrica de PCB de Hig TG

High TG PCB FactoryHigh TG PCB Factory

Blue 6L TG180 ENIG 1u" High TG PCB


Type High TG PCB
Layers 6L
Base Material FR4 Tg170
Dielectric Prepreg
Board Thickness 1.6mm±10%
Copper Weight 1oz
Surface Finish ENIG 1U"
Minimum trace Width/Spacing 0.2/0.2mm(8/8mils)
Solder Mask Color Blue
Silkscreen Color White
Min. Hole Size 0.25mm
Min.BGA Pad 0.25mm
Flame Retardant Properties 94 V-0
Application Communication

Obtenga más información sobre JHY PCB explorando la capacidad de fabricación de High TG PCB a continuación. Podemos hacer más de lo que puedas imaginar.

Material

TG

Td

CTE-z

Td260

Td288

(DSC, °C)

(Wt, °C)

(ppm/°C)

(min)

(min)

S1141 (FR4)

175

300

55

8

/

S1000-2M (FR4)

180

345

45

60

20

IT180A

180

345

45

60

20

Rogers 4350B

280

390

50

/


¿Por qué elegirnos?

  • ¡Ahorre dinero y tiempo! ¡Alcanza la tranquilidad!
  • Un fabricante profesional y confiable de prototipos de PCB.
  • El prototipo de PCB más rápido.
  • Una solución integral para varios PCB y SMT Stencil.
  • Bajo costo para PCB simple.
  • Precio asequible para PCB de alta tecnología.
  • Pedidos mínimos 1pcs.
  • Servicio al cliente en línea las 24 horas.
  • Ingeniero profesional de PCB para servicio uno a uno.
  • Envío a tiempo.
  • Garantice un buen servicio y calidad desde la cotización de PCB hasta la entrega.

Características del servicio

  • Servicio personalizado.
  • ¡Tienes lo que pagas!
  • 7 * 24 horas de servicio en línea.
  • Soporte técnico profesional.
  • Plazos de entrega rápidos.
  • Entrega rápida.

Certificación (UL: E466618, TS16949, ISO9001.RoHS)

UL Certification
TS16949 Certification
SGS Certification


Envío de PCB

JHY PCB ofrece métodos de envío flexibles para nuestros clientes, puede elegir uno de los siguientes métodos.

Shipment

Proceso de envío
Después de la producción y las pruebas, sus pedidos de PCB serán enviados a nuestro departamento de envíos. Como fabricante de PCB de giro rápido, el departamento de envío de PCB de JHY enviará su PCB rápidamente sin ningún tipo de pendiente.

Forma de embalaje de JHY PCB

  • Use una bolsa de vacío profesional de PCB, con desecante en el interior. Vacío comprimido totalmente.
  • Pegue la etiqueta y la marca RoHs. Use la segunda bolsa de vacío para proteger los paneles nuevamente, comprima al vacío, asegúrese de que no haya ninguna excepción.
  • El informe de microsección y el tablero de prueba de estaño se unen con PCB en cajas de cartón. El COC (Certificado de conformidad) se enviará al cliente por correo electrónico en PDF.
  • Varias capas de EPE grueso (expandir aple poly ephylene) se llenan completamente en espacios entre PCB y cartones. El grosor de 1 capa de EPE es de 10 mm.
  • El embalaje neutral se adopta si no hay requisitos especiales. Cartones fuertes y gruesos (Espesor: 10 mm, 7 capas). Los diferentes tamaños de cajas están diseñados para satisfacer la demanda de diferentes tamaños de PCB. Todos los paquetes están dentro del límite de peso de los cartones. Para pedidos de producción en masa, normalmente no exceda los 21 kg por caja.
  • Todos los cartones sellados con cinta adhesiva fuerte deben sellarse dos veces para que sean más duraderos.
  • Los flejes sólidos de PP / PET se usan fuera de los cartones.
  • La marca de envío, la marca frágil y la etiqueta del código postal se pegan claramente.

Lo que hagamos o lo que pensemos es asegurarnos de que los tableros se envíen al cliente de manera segura y rápida.

¿Cómo enviar su PCB?

  • En primer lugar, el departamento de envío de PCB de JHY imprimirá la dirección del pedido y la factura.
  • En segundo lugar, JHY PCB establecerá la información de envío en el sitio web de la empresa de logística.
  • En tercer lugar, el personal de la empresa de logística recogerá el paquete de JHY PCB y se lo enviará.

Plazo de envío
Con el propósito de mejorar el servicio al cliente y satisfacer la demanda del cliente, JHY PCB ofrece los siguientes métodos de envío.
JHY PCB tiene experiencia en la exportación. Para el prototipo de PCB y el pedido de PCB de pequeño y mediano volumen, tenemos una buena relación estable y a largo plazo con el reenviador, como la compañía internacional express DHL, FedEx, TNT, UPS. Para pedidos de producción en masa, contamos con una compañía de envío famosa y confiable.

Preguntas más frecuentes

Q1: ¿Cuál es su cantidad mínima de pedido?
A: nuestro MOQ es 1 PCS.
P2: ¿Acepta el diseño de PCB con diferentes placas en un panel?
R: Por supuesto, podemos hacer diferentes tableros en el mismo panel.
Q3. ¿Están seguros mis archivos Gerber?
R: Protegemos la propiedad intelectual de los clientes en todo el proceso. Todos los documentos de los clientes nunca se comparten con terceros.
P4: ¿Qué se necesita para la cotización?
R: Cantidad, archivo Gerber PCB, requisitos técnicos (material, grosor de placa, acabado de superficie, grosor de cobre, color de máscara de soldadura, color de serigrafía, ...)
Q5.¿Cómo cotizar el costo de envío?
R: El costo de envío está determinado por la forma de envío (nombre del reenviador, días de entrega), destino, peso y dimensión de los paquetes. Si utiliza su propio promotor, infórmenos.
