¿Por qué necesitamos impedancias controladas en PCB?

A medida que el diseño del circuito se vuelve cada vez más complejo y de alta velocidad, la forma de garantizar la integridad de varias señales (especialmente las señales de alta velocidad), es decir, para garantizar la calidad de la señal, se ha convertido en un problema.

La importancia de la impedancia controlada en una placa de circuito impreso puede depender de muchas variables, incluidas las características únicas de PCB y la forma en que se usará la placa.

En este punto, aprovechará la teoría de la línea de transmisión para analizar. La señal de control de la impedancia característica se convierte en el punto clave. El control de impedancia no estricto causará considerables reflexiones de la señal y distorsiones de la señal, lo que provocará fallas en el diseño.
Para asegurarnos de la calidad de la señal en un diseño complejo, necesitamos controlar la resistencia y la reactancia de un circuito eléctrico.
Como la impedancia de un extremo 50 ohm ± 10%, la impedancia diferencial 100 ohm ± 10%.
La impedancia de una PCB está determinada en gran medida por los siguientes parámetros:

  • La distancia de la capa de señal y el potencial.
  • Geometría del conductor
  • Ancho de vía
  • Espesor de cobre
  • Permitividad εr
¿Cuándo usar la impedancia controlada?

Necesitamos utilizar estos productos en la fabricación, el uso y los escenarios. Las señales comunes, como el bus PCI, el bus PCI-E, USB, Ethernet, la memoria DDR, las señales LVDS, etc., requieren un control de impedancia. El control de impedancia en última instancia debe realizarse a través del diseño de PCB, y requisitos más altos para la tecnología de placa PCB.

¿Cuál es la impedancia controlada?

La impedancia es la suma de la resistencia y reactancia de un circuito eléctrico expresado en ohmios. La resistencia es la oposición al flujo de corriente presente en todos los materiales. La reactancia es la oposición al flujo de corriente que resulta del efecto de la capacitancia inherente y la inductancia del conductor que interactúa con los cambios en el voltaje y la corriente.



En los circuitos de CC no hay reactancia y la resistencia de los conductores de cobre es típicamente insignificante. Sin embargo, en los circuitos de CA de alta velocidad (aquellos con cambios bruscos de voltaje y / o corriente), la reactancia y, por lo tanto, la impedancia pueden llegar a ser muy importantes. Esto puede llegar a ser crítico para la funcionalidad de un diseño debido a los efectos que los cambios en la impedancia a lo largo de la ruta de las señales desde el transmisor al receptor tendrán en la eficiencia de la transferencia de energía, así como en la integridad de la señal.


Mientras que la velocidad de un circuito a menudo se expresa como la frecuencia de la forma de onda: la preocupación fundamental es la velocidad a la que se requiere que cambie el voltaje y / o la corriente.

En el proceso de diseño y fabricación de PCB, es necesario tener en cuenta el control dieléctrico controlado.

Las consideraciones de diseño típicas involucradas en la determinación del requerimiento para controlar la impedancia son la fuerza de las señales involucradas, la susceptibilidad del circuito al ruido y la distorsión de la señal, la criticidad de la temporización de la señal y la velocidad a la que se encuentra la fuente de la señal. intentando forzar un cambio de voltaje y / o corriente.

Las consideraciones de diseño para establecer el valor de la impedancia para el conductor es típicamente la impedancia de salida del transmisor y la impedancia de entrada del receptor. También deberá considerarse la impedancia de otros conductores (es decir, cables coaxiales) en la trayectoria del circuito.


El rango aceptable (tolerancia) para la impedancia deberá determinarse y tenerse en cuenta durante la fase de diseño, así como al especificar los parámetros de PCB.


En muchos casos, simplemente utilizando modelos de software para determinar la impedancia anticipada con materiales dieléctricos particulares y espaciado, seguido de solicitar que se sigan estos parámetros cuando se fabrican los PCB son suficientes. Esto es lo que llamamos [dieléctrico controlado ".


Para aplicaciones más críticas, deberá especificar [impedancia controlada "y suministrar los requisitos de impedancia reales para los conductores y ajustaremos los dieléctricos y los conductores para cumplir estos requisitos. Los requisitos de impedancia deberán especificarse en función de la capa y Los anchos de los conductores.

Calculadora de control de impedancia PCB

JHY PCB usa la calculadora de impedancia Polar estándar de la industria SI8000 para calcular la impedancia. Proporcionamos un informe de impedancia. Por lo general, los diseñadores utilizan los valores de prepreg publicados en la hoja de datos para calcular la impedancia. Hemos investigado exhaustivamente a lo largo de los años para encontrar nuestro grosor de preimpregnado "hacia fuera o a presión", también conocido como el grosor de compresión.


El uso de estos valores nos ayuda a refinar nuestros cálculos de impedancia para que estén más cerca de los valores reales en la PCB terminada. Es por eso que lo alentamos a trabajar con nuestro equipo y nuestros experimentados Ingenieros de Aplicaciones de Campo a nivel conceptual para que podamos ayudarlo a refinar sus cálculos de impedancia.

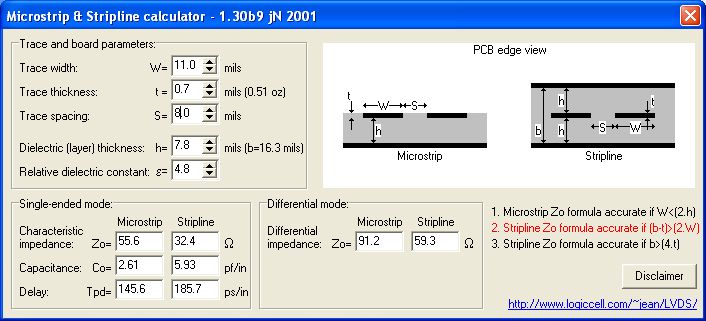

PCB Impedance Control calculator

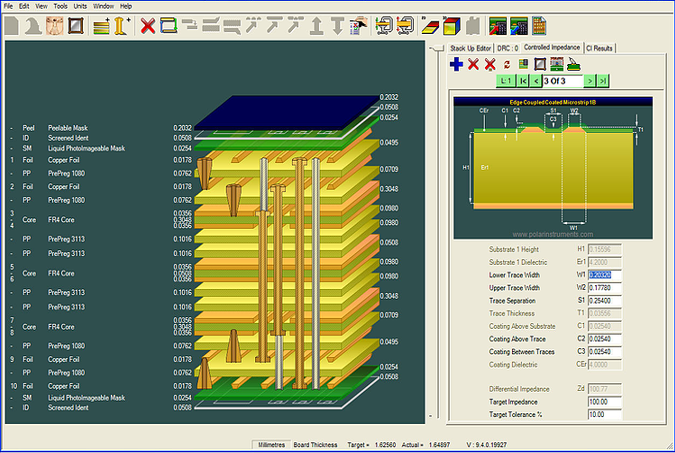

Stack-Up-Impedance-Control

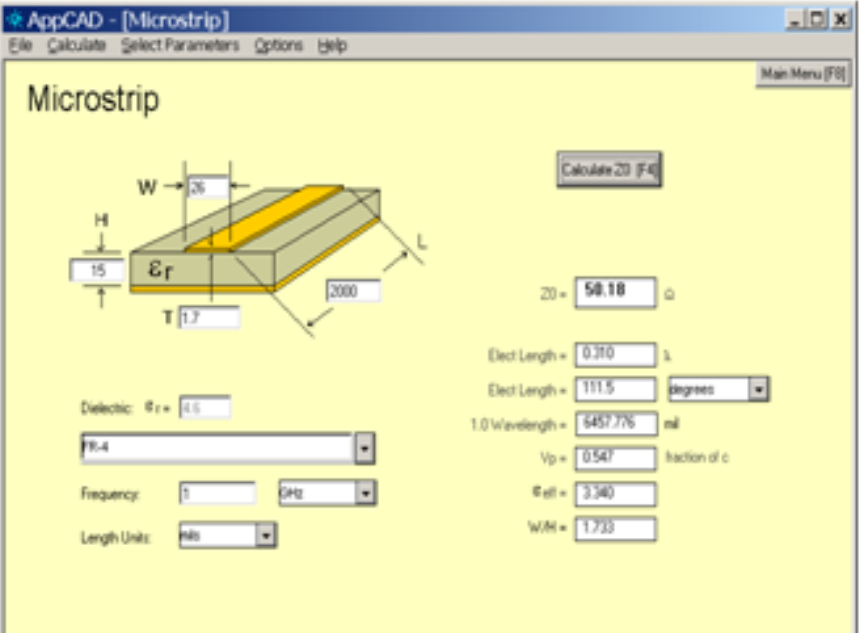

Microstrip calculator


Fabricación y prueba de impedancia controlada de PCB.

A medida que la velocidad de operación de los circuitos electrónicos ha aumentado, también lo ha hecho la necesidad de que las PCB tengan impedancias controladas y la mayoría de los fabricantes de PCB las producen. Si el valor de la impedancia controlada es incorrecto, puede ser muy difícil identificar el problema una vez que se ensambla el PCB.



Debido a que la impedancia depende de muchos parámetros (ancho de traza, grosor de traza, grosor del laminado, etc.), la mayoría de los PCB están actualmente 100% probados para determinar la impedancia controlada. Sin embargo, la prueba normalmente no se realiza en la PCB real, sino en un cupón de prueba fabricado al mismo tiempo y en el mismo panel que la PCB. A veces el cupón de prueba se integra en el PCB principal.

En general, hay 3 niveles de servicio disponibles para una placa de circuito impreso con control de impedancia

Sin control de impedancia. La tolerancia de impedancia es lo suficientemente floja como para que simplemente hacer un diseño sin precauciones adicionales resulte en la impedancia correcta siempre que el diseño se realice correctamente dentro de las especificaciones estándar. Esta es la opción más rápida y menos costosa, ya que no supone una carga adicional para el fabricante de la placa de circuito.

Observación de la impedancia. El diseñador indica la traza de control de impedancia. El proveedor de PCB ajusta el ancho (W) de la traza y la altura (H) del dieléctrico y obtiene la aprobación de las especificaciones propuestas antes de comenzar la fabricación. Se puede realizar una prueba TDR (Reflectometría en el dominio del tiempo) para confirmar la impedancia por un costo adicional.

Control de impedancia. Por lo general, se reserva para diseños de alta gama que contienen un diseño extraño que no se ajusta a la configuración habitual de microcinta o una tolerancia estricta. Con los límites de capacidad de fabricación acercándose a los requisitos de dimensión, la confianza no es alta, la impedancia objetivo se logrará en la primera pasada. El fabricante de la placa de circuito primero hace la placa, acercándose lo más posible a la impedancia objetivo. A continuación, se realiza una prueba TDR para determinar si la impedancia está dentro de las especificaciones y se realizan los ajustes necesarios. En el ejemplo a continuación, la preimpregnación (fibras compuestas "preimpregnadas" con un epoxi) se puede agregar o eliminar en incrementos de 1 mil para afectar a H, y también se pueden hacer cambios a W. Se pueden necesitar múltiples iteraciones según el diseño .

En el caso de un microstrip, la impedancia dependerá de 4 parámetros:


  1. H es la altura del dieléctrico. Se puede cambiar en pasos. En este ejemplo, +/- 1 mil resultados en +/- 2 ohmios
  2. Er es el dieléctrico del material. Se fija una vez elegido el material. Es necesario tener una buena idea de la Er ya que +/- 0.1 resulta en +/- 0.5 Ohms. Para hacer las cosas más complicadas, solo ciertos materiales especiales como Rogers 4003 tienen dieléctricos bien definidos.
  3. T es el espesor de la traza. Se coloca una traza exterior, lo que proporciona un 20% de incertidumbre en las trazas exteriores. Esto resulta en una pequeña incertidumbre de +/- 0.2 ohms.
  4. W es el ancho de la traza. La incertidumbre típica del ancho de trazado es de +/- 2 mil, lo que da como resultado una incertidumbre de +/- 2 ohmios.


Impedancia controlada de 50 ohmios

En el ejemplo proporcionado, si la impedancia objetivo es de 50 ohmios, se requiere un ancho de traza de 26 mil. Dado que hay una tolerancia en los parámetros de entrada, se traduce en una tolerancia en el ancho del trazado. Lograr el tamaño de traza calculado debe resultar en la impedancia requerida.

notas de fabricación de PCB de impedancia controlada

Por favor, infórmenos claramente de las notas de fabricación de PCB de impedancia controlada al realizar un pedido para la fabricación de PCB.
