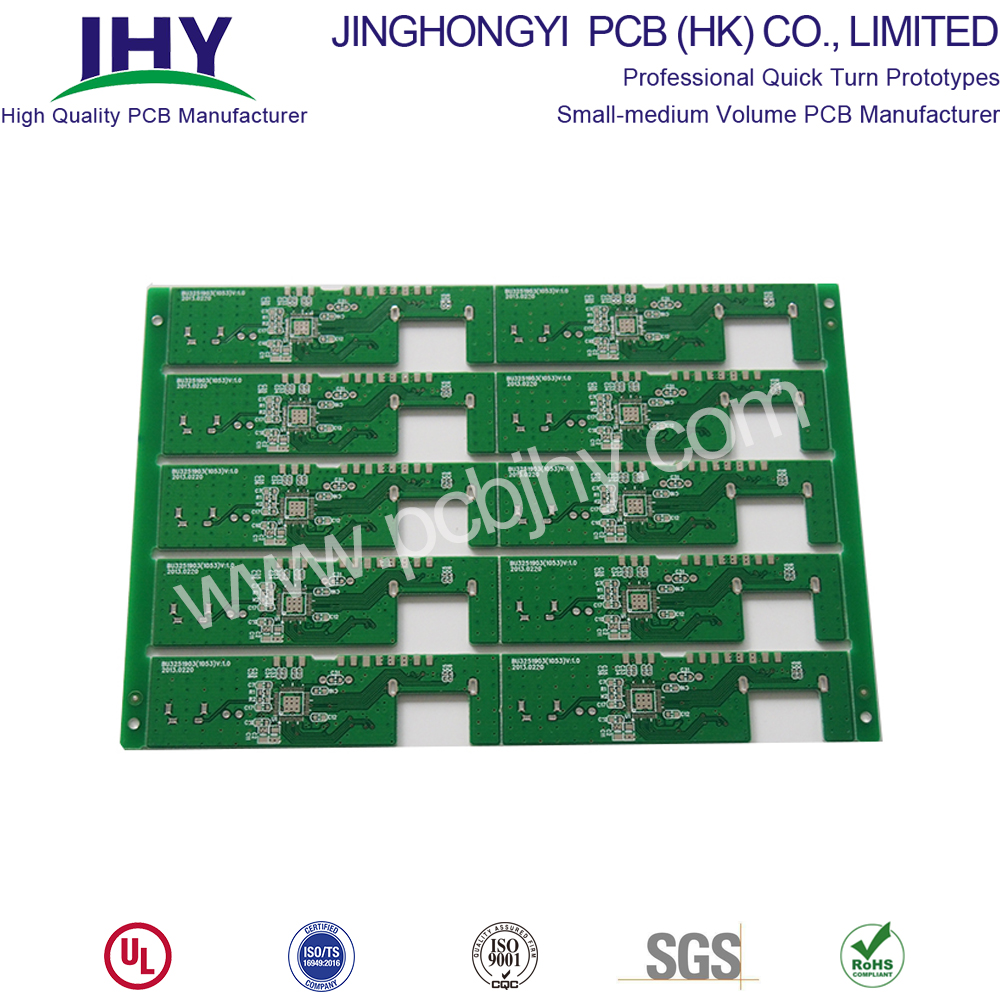

PCB de núcleo de metal de doble cara
PCB de núcleo de metal de doble cara

PCB de núcleo de metal de doble cara

Tipo de Pago: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Cantidad de pedido mínima: 1 Piece/Pieces

Añadir al carrito

Información básica

    Material de base: Aluminio

    Type: Metal Core PCB

    Layers: 2 Layer

    Board Thickness: 1.6mm±10%

    Copper Weight: 1oz

    Surface Finish: ENIG 1u"

    Solder Mask Color: White

    Silkscreen Color: Black

    Flame Retardant Properties: 94 V-0

    Application: Lighting Equipment

Información adicional

    Paquete: Paquete de vacío

    productividad: 10000

    Marca: JHY PCB

    transporte: Ocean,Air

    Lugar de origen: China

    Certificados : ISO9001

DDescripción

Doble cara más núcleo PCB

Los PCB con núcleo de metal de doble cara se utilizan en muchas aplicaciones avanzadas de alta tecnología. Estos PCB se utilizan tanto en prototipos como en circuitos de producción. Una placa de circuito impreso normal presenta un sustrato de material no conductor, sobre el cual se coloca una capa de metal.

Sin embargo, la PCB Más Núcleo de doble cara presenta una capa de metal adicional en la parte inferior del sustrato. JHY PCB fabrica PCB de doble núcleo más núcleo que se utilizan ampliamente en diversas aplicaciones electrónicas modernas. La combinación de experiencia en tecnología y experiencia en la industria nos da una ventaja competitiva sobre nuestros competidores.

También tiene las mismas dos capas de conductor de cobre, como las capas dobles Más núcleo de PCB, pero el núcleo de metal está en el medio de dos conductores, por lo que hay conductores (trazas) en ambos lados del núcleo de metal, y estaban conectados entre sí por Vias Así que lo llamamos "MCPCB de doble cara", y puede completar SMD en la parte superior e inferior.

A diferencia de la PCB de núcleo simple de una capa, la MCPCB de doble cara también requiere un paso de prensado adicional para laminar el laminado conductor térmico térmico y el núcleo de metal (también conocido como base de metal). Pero a veces, algún proveedor de material de Metal Clad crudo suministrará material de tablero que ya está laminado.

En comparación con el FR4 normal, esta estructura necesita más tecnología y experiencia en la laminación de dos capas junto con un núcleo de metal.

Ventajas de los PCB con núcleo de metal de doble cara

Las siguientes ventajas de los MPCB de doble cara los hacen populares en la industria.

Densidad del componente : los PCB cuentan con una capa adicional de conductor, donde se pueden agregar más pistas. Estas pistas ayudarán a conectar componentes en ambos lados. Con espacio libre, los diseñadores pueden hacer muchas experimentaciones. Esta flexibilidad de diseño permite a nuestros diseñadores cumplir con los rigurosos requisitos de los PCB personalizados.

Disipación de calor : estas placas de circuito sirven más tiempo que las de un solo lado porque un núcleo de metal adicional ayuda a disipar el calor más rápido.

Circuito de tamaño compacto : el aumento de la densidad de componentes ayuda a reducir el tamaño de la PCB. Por lo tanto, podemos proporcionar placas de circuito de tamaño compacto a precios rentables.


Estructura de MCPCB de doble cara


Structure of Double Sided MCPCB | PCB manufacturing


Aplicaciones de PCB con núcleo de metal de doble cara

Existen aplicaciones ilimitadas de PCB de núcleo metálico de doble cara de tamaño compacto. Algunas aplicaciones importantes incluyen las siguientes:

  • Reactores lineales
  • Controles industriales
  • Reguladores
  • Fuentes de alimentación
  • Convertidores
  • Sistemas de climatización
  • Unidades de disco duro
  • Paneles automotrices
  • Sistemas de trafico
  • Sistemas UPS
Capacidad de fabricación de doble cara MCPCB


Las siguientes especificaciones de nuestros MPCB le ayudarán a comprender nuestras capacidades.

  • Material base: aluminio / cobre / aleación de hierro
  • Conductividad térmica (capa dielectrial): 0.8, 1.5, 2.0, 3.0 W / mK
  • Grosor del tablero: 0.5 mm ~ 3.0 mm (0.02 "~ 0.12")
  • Espesor de cobre: ​​0.5 OZ, 1.0 OZ, 2.0 OZ, 3.0 OZ, 4.0 OZ, 5.0 OZ
  • Esquema: enrutamiento, punzonado, corte en V
  • Máscara de soldadura: aceite blanco / negro / azul / verde / rojo
  • Color de leyenda / serigrafía: negro / blanco
  • Acabado de superficie: inmersión en oro, HASL, OSP
  • Tamaño máximo del panel: 600 * 500 mm (23.62 "* 19.68")
  • Embalaje: vacío / bolsa de plástico
  • Muestras L / T: 10 ~ 15 días
  • MP L / T: 12 ~ 15 días

Exposición de productos

Double Sided PCB

Fabricante de China de PCB de núcleo de metal de doble cara


JHY PCB tiene una vasta experiencia industrial en la fabricación de placas de circuitos rígidos y placas de circuitos flexibles rígidos de calidad. Nuestro profundo conocimiento de la industria y nuestras experiencias nos permiten fabricar PCB con núcleo de metal que pueden satisfacer rigurosas demandas industriales. Nuestra avanzada instalación de fabricación nos permite garantizar los tiempos de respuesta más rápidos en la industria.

Para saber más sobre estos PCB con núcleo de metal de doble cara, así como otros PCB con núcleo de metal de grado industrial disponibles con nosotros, contáctenos lo antes posible.
