PCB de cerámica de una cara

PCB de cerámica de una cara

Tipo de Pago: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Cantidad de pedido mínima: 1 Piece/Pieces

Añadir al carrito

Información básica

    Layer: Single Layer

    Plate Thickness: 0.638 Mm

    Plate: 99 Alumina Ceramic

    Minimum Aperture: 0.1 Mm

    Surface Treatment: Immersion Gold

    Thermal Conductivity Of Insulating Layer: 30W

    Outer Copper Thickness: 35 Um

    Process Features: Ceramic Substrate, Through Hole

Información adicional

    Paquete: Paquete de vacío

    productividad: 10000

    Marca: JHY PCB

    transporte: Ocean,Air

    Lugar de origen: China

    Certificados : ISO9001

DDescripción

Palabras clave: PCB de cerámica de un solo lado , PCB de un solo lado más barato , OSP de un solo lado PCB


En la industria de PCB, a menudo vemos PCB de resina , PCB FR4 , PCB de metal, PCB de cerámica , etc. Entre ellos, el PCB de cerámica se usa ampliamente en electrónica de potencia, embalaje electrónico, microelectrónica híbrida y módulos de múltiples chips debido a su excelente conductividad térmica y estanqueidad al aire. Pero no tenemos claro la clasificación. Muchos fabricantes comienzan a decir que los PCB de cerámica son caros y frágiles tan pronto como se enteran. Sí, esta es una desventaja de los PCB de cerámica, pero no todos los PCB de cerámica son así.

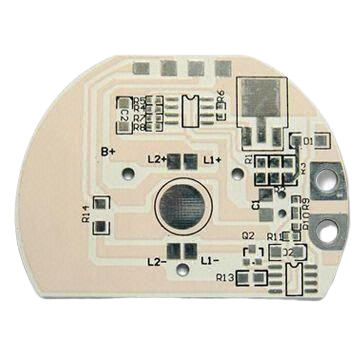

China OEM 94V0 Single Sided Ceramic PCB

China OEM 94V0 PCB de cerámica de un solo lado

En la PCB de una cara y de doble cara , a veces se usa cerámica como sustrato, como PCB de cerámica de una cara , PCB de cerámica de doble cara , etc. Para cumplir con los requisitos de miniaturización, alta densidad, multifunción , alta confiabilidad, alta velocidad y alta potencia del circuito electrónico, la placa de circuito impreso multicapa también se usa ampliamente. Por ejemplo, la PCB multicapa de cerámica de alta densidad puede maximizar la densidad del cableado y acortar la longitud de las líneas de interconexión tanto como sea posible, a fin de mejorar la densidad del ensamblaje y la velocidad de transmisión de la señal.

Es precisamente por el alto costo de fabricación de PCB de cerámica y la dificultad del proceso de fabricación. Por lo tanto, para garantizar que no habrá accidentes en el proceso de uso posterior a gran escala, es necesario que usemos un tejido prototipo de PCB para diseñar y probar el producto final en la etapa inicial. Jinghongyi PCB , que se dedica al prototipo de PCB de PCB de una cara, PCB de doble cara, PCB multicapa y producción en masa pequeña y mediana tiene muchos años de experiencia. PCB Factory se encuentra en Shenzhen, China. Es una fábrica OEM con gran escala y fuerza técnica en China. Podemos procesar circuitos de precisión de 3mil / 3mil, grosor de conductor de 0.01-0.5mm, relleno de microporos, proceso circundante de presas inorgánicas, circuito 3D, etc .; espesor de procesamiento: 0.25, 0.38, 0.5, 0.635, 1.0, 1.5, 2.0, 2.5, 3.0 mm, etc. tratamiento superficial diversificado: proceso de enchapado en oro 1-30u, proceso de enchapado en níquel paladio y oro en 1-5u, proceso de enchapado en plata de 3-30um, proceso de enchapado de níquel en 3-10um, proceso de deposición de estaño en 1-3um, etc.

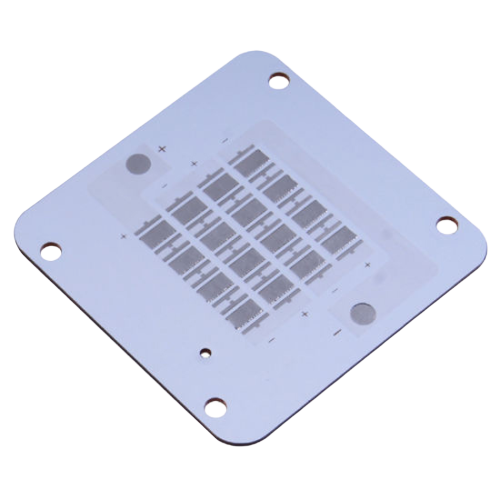

Single Sided Ceramic PCB Prototype

Prototipo de PCB de cerámica de una cara

Hay muchos tipos de PCB de cerámica, los más comunes son los siguientes:

Según los materiales:

1. PCB de cerámica Al2O3

El PCB cerámico Al2O3 se refiere a varios PCB cerámicos con Al2O3 como materia prima principal, α - Al2O3 como la fase cristalina principal y un contenido de Al2O3 de más del 75%. Tiene muchas ventajas, como fuentes ricas en materias primas, bajo precio, alta resistencia mecánica y dureza, buen rendimiento de aislamiento, rendimiento de impacto resistente al calor, buena resistencia a la erosión química, alta precisión de tamaño, buena adhesión con metal, etc. Es un sustrato cerámico con un buen desempeño integral en Ciencia de Materiales.

2. PCB de cerámica SiC

La conductividad térmica de SiC Ceramic PCB es muy alta, que es 100-490w / (m · K) a temperatura ambiente y está relacionada con la pureza del cristal de SiC. Cuanto mayor es la pureza, mayor es la conductividad térmica; cuanto mejor es la resistencia a la oxidación, la temperatura de descomposición es superior a 2500 ℃, y todavía se puede usar en la atmósfera de oxidación a 1600 ℃; el coeficiente de expansión térmica también es bajo, y está cerca de Si, y el rendimiento del aislamiento eléctrico es bueno; La dureza de SiC es de 9.75, junto al diamante y BN cúbico, con alta resistencia mecánica. Las cerámicas de SiC tienen fuertes propiedades de enlace covalente y son difíciles de sinterizar. Por lo general, se agrega una pequeña cantidad de boro u óxido de aluminio como ayuda de sinterización para mejorar la densidad. Los experimentos muestran que el berilio, el boro, el aluminio y sus compuestos son los aditivos más efectivos, lo que puede hacer que la densidad de las cerámicas de SiC alcance más del 98%.

3. PCB de cerámica BeO

BeO tiene la estructura de Zincite, en la cual los iones de oxígeno están dispuestos en forma de red hexagonal. Los óxidos generales son generalmente compuestos iónicos, mientras que BeO tiene un enlace covalente fuerte y un peso molecular promedio de solo 12. Estos factores hacen que posea las condiciones de alta conductividad térmica, con una banda prohibida de 10.6ev, aislamiento fuerte, propiedades piezoeléctricas, luz- propiedades fotoquímicas y de emisión, alta resistencia mecánica, baja pérdida dieléctrica, etc. Se ha convertido en uno de los materiales preocupados por las personas.

4. PCB de cerámica AlN

AlN ceramic PCB es un nuevo tipo de material de embalaje cerámico de alta conductividad térmica. Ha sido ampliamente estudiado y desarrollado desde la década de 1990. Es ampliamente considerado como un prometedor embalaje electrónico de cerámica para PCB. Los materiales AlN tienen una alta conductividad térmica, excelentes propiedades dieléctricas, alta resistencia de aislamiento eléctrico, propiedades químicas estables, fuerte resistencia a la corrosión y buenas propiedades mecánicas, especialmente su coeficiente de expansión térmica y silicio, lo que lo convierte en un material de sustrato ideal para el embalaje de semiconductores. . Ha sido ampliamente utilizado en circuitos integrados, dispositivos de potencia de microondas, empaques de ondas milimétricas, empaques electrónicos de alta temperatura y otros campos.

Según el proceso de fabricación:

En la actualidad, existen cinco tipos de sustratos de disipación térmica de cerámica: HTCC, LTCC, DBC, DPC y Lam. Entre ellos, HTCC \ LTCC pertenecen al proceso de sinterización, con un alto costo.

Aplicación de PCB de cerámica:

1. Se aplica PCB de cerámica a algunos dispositivos conductores de alta potencia de los vagones de ferrocarril de alta velocidad.
2. El PCB de zafiro o el PCB de cerámica mantienen la estabilidad térmica del amplificador operacional y el chip del amplificador de potencia y logran la estabilidad del sonido sin un período de precalentamiento después del arranque, que se utiliza en el campo de alta fidelidad.
3. El PCB de cerámica tiene alta estabilidad a altas temperaturas. Por lo tanto, es muy bueno para la iluminación de alta potencia.
4. Aplicación de PCB de cerámica en la red de transmisión y transformación de alto voltaje.
5. El PCB de cerámica es adecuado para transmisiones de radio de alta potencia.
6. La aplicación de placas de circuitos cerámicos en el campo de la aviación.
7. El PCB de cerámica tiene un buen rendimiento de conducción de calor y disipación de calor en el transmisor láser.
8. La PCB de cerámica se utiliza en inversores, fuentes de alimentación USP, postes de carga y otros circuitos de alta potencia de vehículos eléctricos.
9. Módulo de cámara.
10. Productos electrónicos.


Definición de PCB de una cara


Los PCB de una cara, también llamados PCB de una sola capa , contienen solo una capa de material conductor y son los más adecuados para diseños de baja densidad. Los PCB de un solo lado han existido desde fines de la década de 1950 y aún dominan el mercado mundial en volumen de piezas. Las placas de circuito impreso de una cara se diseñan y fabrican fácilmente. Sirven como la plataforma más rentable de la industria.

Existen muchas similitudes y diferencias entre la PCB de una cara y la PCB de doble cara , y también las explicaremos aquí.

Fabricación de PCB de una cara


Una delgada capa de dieléctrico térmicamente conductor pero eléctricamente aislante está laminada con cobre. La máscara de soldadura generalmente se aplica sobre el cobre.


single sided pcb layout | JHYPCB


JingHongYi PCB (HK) Co., Limited es un fabricante profesional de PCB de una sola capa de China . Tenemos un proceso de producción muy eficiente y completo. Para obtener más información sobre nuestro proceso de producción de PCB, haga clic aquí: Diagrama de flujo de fabricación de PCB .

JHY PCB produce placas de circuito de un solo lado prototipo, rango medio y alto volumen, con un espesor de cobre de 1 a 20 onzas. Las temperaturas de funcionamiento oscilan entre 130 ° C y 230 ° C. Las placas de un solo lado están disponibles con acabados superficiales que incluyen el protector orgánico de superficie (OSP), el baño de plata de inmersión, estaño y oro junto con el nivel de soldadura de aire caliente con plomo o sin plomo (HASL).

Construcción de PCB de una cara


Construction of Single Sided PCB | JHYPCB


El material base, que también se denomina sustrato, está compuesto de fibra de vidrio aislante que le da resistencia a la PCB y un aspecto compacto. La naturaleza y el tipo de material base define si la placa será PCB flexible o PCB rígida .

Sobre el sustrato, se encuentra una capa de cobre que proporciona una ruta de conducción para varios componentes en el tablero. El grosor del cobre es diferente para diferentes tableros dependiendo de sus necesidades y requisitos y se define en onzas por pie cuadrado.

En la parte superior de la lámina de cobre, existe una capa de máscara de soldadura. Esta capa se usa principalmente para protección y hace que la lámina de cobre sea aislante, lo que ayuda a evitar la conducción en caso de que ocurra contacto directo con algún material conductor.

En la parte superior de todas las capas, existe una capa de serigrafía que se utiliza principalmente para agregar símbolos y caracteres en el tablero para que una persona común pueda anticipar la comprensión clara del tablero.

Ventajas de PCB de una sola capa


  • Ideal para diseños simples de baja densidad.
  • Menor costo, especialmente para pedidos de gran volumen.
  • Menor probabilidad de problemas de fabricación.
  • Popular, común y fácil de entender por la mayoría de los fabricantes de PCB

Aplicación de PCB de una cara


PCB de aluminio, PCB LED utilizado en la industria de la iluminación LED son básicamente PCB de una cara.


A pesar de que las PCBS DE UNA SOLA CARA SON RELATIVAMENTE SIMPLES, TODAVÍA SE PUEDEN UTILIZAR EN DISPOSITIVOS MUY COMPLEJOS:


  • Fuentes de alimentación
  • Relés (automotriz e industrial)
  • Circuitos de temporización
  • Productos de sensores
  • Iluminación LED
  • Equipo de radio y estéreo
  • Equipo de embalaje
  • Vigilancia
  • Calculadoras
  • Impresoras
  • Cafeteras
  • Máquinas expendedoras
  • Discos de estado sólido
  • Sistemas de cámaras
